哪种滚轮导轨结构设计更有利于减震？

2025-08-20 17:45:26

次

滚轮导轨作为机械设备中常用的线性运动部件，其结构设计对运行稳定性和减震性能影响显著。合理的结构设计能够降低机械震动，提升运动平稳性和加工精度，满足自动化设备和精密仪器对高质量运动的需求。

滚轮导轨的减震性能主要来源于其滚轮与轨道的接触形式、导轨材料及结构刚性设计。常见的滚轮导轨结构包含单排滚轮和多排滚轮设计。多排滚轮布局通过分散负载和加大接触面积，有助于减小局部应力集中，降低震动幅度，适合重载及高冲击环境。

减震效果较好的滚轮导轨通常采用间隙预紧结构设计。通过调整滚轮与轨道之间的预紧力，消除运动过程中的间隙，减少机械摆动，避免冲击产生的震荡。预紧力过大可能导致摩擦增加，而预紧不足则无法有效震动，设计时需要权衡平衡。

导轨材料和表面处理对减震也有一定影响。采用具有一定弹性和阻尼特性的合金材料或复合材料，可以吸收部分振动能量。表面经过特殊硬化处理，既保证滚轮和轨道的耐磨性，又能避免表面微裂纹产生引发的振动。

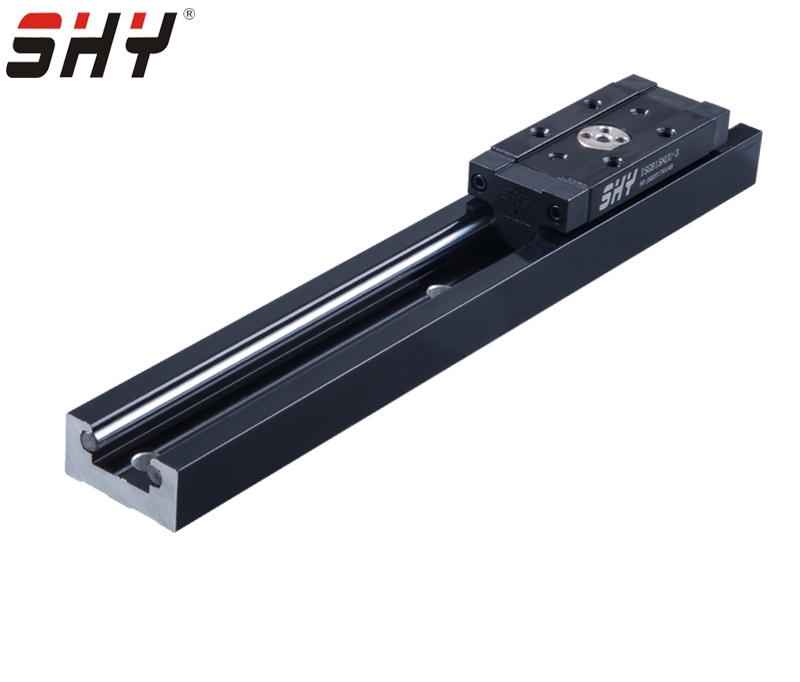

滚轮导轨

此外，滚轮的设计形状对减震性能起到关键作用。带有缓冲功能的滚轮或带有橡胶包覆层的滚轮，能有效吸收冲击力，减少运动过程中的振动传递。特殊设计的滚轮导轨，如弹簧预紧滚轮结构，更利于震动吸收，提升机械运行的稳定性。

在实际应用中，滚轮导轨的减震效果还与安装方式有关。采用具有减震功能的安装座或减震垫，能够减少机械震动向机床或设备主体的传递，降低噪音及机械疲劳。安装时应确保导轨与设备底座的紧密结合，避免松动造成震动放大。

典型应用场景如自动化生产线、高速数控机床和测量设备，减震性能尤为重要。高速运动中机械震动不仅影响加工精度，还可能加速机械部件的疲劳损坏。选择具备良好减震结构设计的滚轮导轨，能够保证设备长期稳定运行。

综合来看，具备多排滚轮设计、合理预紧力调整、优良材料及表面处理、特殊滚轮形状设计的滚轮导轨结构更有助于实现减震目标。结合合适的安装技术，能够有效降低机械震动，满足多种复杂工况的需求。滚轮导轨结构的优化设计是机械设备提升性能和寿命的重要环节。
