直线导轨和双轴心导轨知识

2019-12-14 10:29:04

直线导轨和双轴心导轨依按摩擦性质而定,可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。直线轴承主要用在自动化机械上比较多,像进口的机床、折弯机、激光焊接机等等,当然直线轴承和直线轴是配套使用。像直线导轨主要是用在精度要求比较高的机械结构上,直线导轨的移动元件和固定元件之间不用中间介质,而用滚动钢球。

滑块使运动由曲线转变为直线。新的导轨系统使机床可获得快速进给速度,在主轴转速相同的情况下,快速进给是直线导轨的特点。直线导轨与平面导轨一样,有两个基本元件,一个作为导向的为固定元件,另一个是移动元件。由于直线导轨是标准部件,对机床制造厂来说,唯 一要做的只是加工一个安装导轨的平面和校调导轨的平行度。当然,为了保证机床的精度,床身或立柱少量的刮研是必不可少的,在多数情况下,安装是比较简单的。作为导向的导轨为淬硬钢,经精磨后置于安装平面上。与平面导轨比较,直线导轨横截面的几何形状,比平面导轨复杂,复杂的原因是因为导轨上需要加工出沟槽,以利于滑动元件的移动,沟槽的形状和数量,取决于机床要完成的功能。例如一个既承受直线作用力,又承受颠覆力矩的导轨系统,与仅承受直线作用力的导轨相比,设计上有很大的不同。

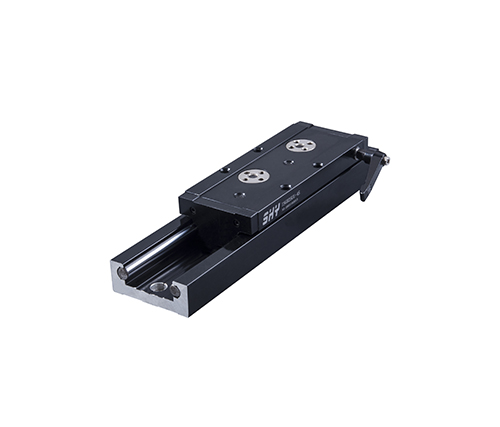

双轴心导轨带锁

直线导轨系统的固定元件(导轨)的基本功能如同轴承环,安装钢球的支架,形状为“V”字形。支架包裹着导轨的顶部和两侧面。为了支撑机床的工作部件,一套直线导轨至少有四个支架。用于支撑大型的工作部件,支架的数量可以多于四个。


机床的工作部件移动时,钢球就在支架沟槽中循环流动,把支架的磨损量分摊到各个钢球上,从而延长直线导轨的使用寿命。为了消除支架与导轨之间的间隙,预加负载能提高导轨系统的稳定性,预加负荷的获得,是在导轨和支架之间安装超尺寸的钢球。钢球直径公差为±20mm,以0.5mm为增量,将钢球筛选分类,分别装到导轨上,预加负载的大小,取决于作用在钢球上的作用力。假如作用在钢球上的作用力过大,经受预加负荷时间过长,导致支架运动阻力增强,就会出现平衡作用问题;为了提高系统的灵敏度,减少运动阻力,相应地要减少预加负荷,而为了提高运动精度和精度的保持性,要求有足够的预加负数,这是矛盾的两方面。

工作时间过长,钢球开始磨损,作用在钢球上的预加负载开始减弱,导致机床工作部件运动精度的降低。如果要保持初始精度,必须更换导轨支架,甚至更换导轨。如果导轨系统已有预加负载作用。系统精度已丧失,唯 一的方法是更换滚动元件。

导轨系统的设计,力求固定元件和移动元件之间有最 大的接触面积,这不但能提高系统的承载能力,而且系统能承受间歇切削或重力切削产生的冲击力,把作用力广泛扩散,扩大承受力的面积。为了实现这一点,导轨系统的沟槽形状有多种多样,具有代表性的有两种,一种称为哥特式(尖拱式),形状是半圆的延伸,接触点为顶点;另一种为圆弧形,同样能起相同的作用。无论哪一种结构形式,目的只有一个,力求更多的滚动钢球半径与导轨接触(固定元件)。决定系统性能特点的因素是滚动元件怎样与导轨接触,这是问题的关键。
