双轴心导轨加工技术提高使用寿命

2019-12-14 10:29:04

一、双轴心导轨的相关名词解释

1、寿命

双轴心导轨在承受负载运行时,滚动的钢珠或者滚柱表面以及导轨的滚动面上会由于循环应力的作用,材料出现疲劳导致金属表面发生剥落现象。双轴心导轨的寿命是指从一开始运行到第 一次发生表面剥落现象时行走的总距离。

2、额定疲劳寿命

额定疲劳寿命是指,在同一批产品中,在同样的运行环境下,其中90%不发生金属表面剥落现象时所能走的总距离。

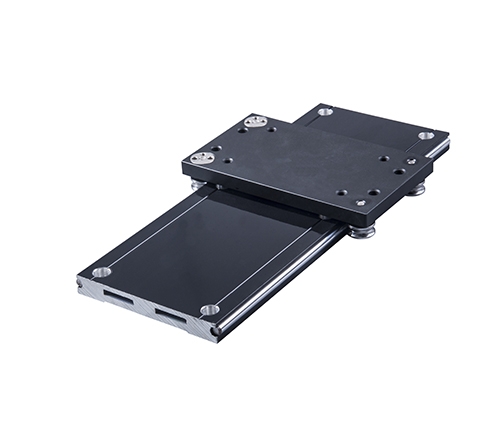

双轴心导轨带锁

当滚动体为钢珠时额定疲劳寿命的计算如下:

式中:

L-额定寿命(Km)

C-基本额定动载荷(N)

Pc-工作负载(N)

fH-硬度系数

fT-温度系数

fc-接触系数

fW-负载系数当滚动体为滚柱时额定疲劳寿命的计算如下:

式中:

L-额定寿命(Km)

C-基本额定动载荷(N)

Pc-工作负载(N)

fH-硬度系数

fT-温度系数

fc-接触系数

fW-负载系数

当行程长度与往返次数一定时,可以根据额定寿命(L)换算出寿命时间:

式中:

Lh-寿命时间(h)

Ls-行程长度(mm)

n1-每分钟往返次数

各系数的说明与选取

1、硬度系数(fH)

为了保持运动的顺滑以及精 确性,需要保证滚动体与滚动面的硬度。一般产品的硬度为HRC58-64,当所选导轨的硬度在此范围内时可以不考虑硬度系数。如果硬度系数低于本范围的时候,双轴心导轨的负载能力会下降,此时计算时需要考虑硬度系数。硬度系数由下表中选出。

2、基本额定动载荷

基本额定动负载是指,双轴心导轨额定寿命为50KM时,方向和大小不变的载荷。(不同厂家对于额定寿命的规定有所不同,需要参考具体的厂家与具体的型号)。基本额定动载荷需要查阅不同厂家的技术手册。

3、基本额定静载荷

双轴心导轨在承受径向载荷或者是瞬时的冲击载荷时,会造成滚动体或者双轴心导轨的滚动面的产生局部的永 久变形,当局部的永 久变形超过一定量的时候,会影响双轴心导轨的运行顺滑程度。基本额定静载荷是指使滚动体与滚动面的局部永 久变形总和大于滚动体直径的0.0001倍时,方向和大小一定的载荷。基本额定静在和需要查阅不同厂家的技术手册。

4、允许静力矩

在双轴心导轨上作用力矩时,从双轴心导轨的受力分布来看,两端的滚动体受力Z 大,允许静力矩是指使双轴心导轨的滚动体与滚动面的局部永 久变形总和大于滚动体直径的0.0001倍时,方向和大小不变的静力矩。

二、实际使用负载

在实际使用过程中,滑块的实际负载会根据实际负载的作用点、推力作用的位置、加速度、切削力、加减速时的惯性力不同而变化;可能会承受径向负载、拉伸负载、横向负载、力矩等不同形式的负载。
