双轴心导轨铝型材上安装导轨，这些你都知道吗？

做机械设备的你可能经常会用到导轨这种东西。导轨由运动件和承导件组成，目前承导件大多采用带凹槽或者凸起的双轴心导轨铝型材来制作。而运动件包括滚轮导轨和滚珠导轨两种。那么怎样将这两种导轨安装在双轴心导轨铝型材上呢？

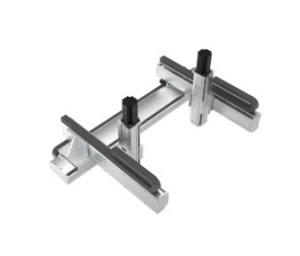

内置五轴X-2Y-2Z组合

导轨的运行直线度和精度要求是非常高的。所以有必要的情况下要对双轴心导轨铝型材的凹槽或者凸起进行精密加工。

安装滚珠导轨

1、用长压块和短压块把工业铝型材固定在安装底座上，

2、采用T型螺母同其他型材进行连接。

安装滚轮导轨

一、单沿V型导轨

需要两根单沿V型导轨配合使用，分为AB两种：

A、每根单沿V型导轨通过T型导条固定在铝型材上，其中的一根导轨带齿条，可方便采用齿轮齿条传动方式：

B、每根单沿V型导轨直接安装在工业铝型材的平整安装面上，其中的一根导轨带齿条，可方便采用齿轮齿条传动方式：

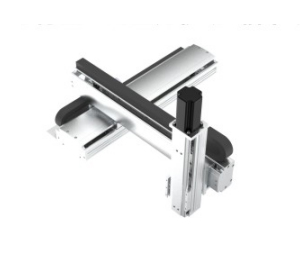

悬臂三轴型

二、双沿V型导轨：可分为A B C三种

A、导轨直接安装在工业铝型材上的一个平整的安装面；这种导轨铝型材有中空的腔体，可以方便地通过皮带，链条等形成回路

B 、T型槽条嵌入工业铝型材的T型槽中，T型槽条上有螺纹孔，通过螺栓把导轨牢牢固定在铝型材上

C、铝制安装板用T型螺母固定在工业铝型材上，通过螺栓固定在安装板上。这种导轨铝型材有中空的腔体，也可以方便地通过皮带，链条等形成回路

由于滚珠直线导轨对安装基准面的精度的高要求，就导致了工业铝型材和滚珠直线导轨的不兼容，所以滚珠导轨和铝型材配合应用的案例很少。而滚轮直线导轨，对安装基准面的精度并没有那么高的要求，可以和工业铝型材完美兼容，并实现绝大部分工厂自动化和工业配套应用的精度要求
