如何在有限空间内安装高速精密导轨？

2025-08-12 17:45:22

次

在部分设备设计中，由于结构紧凑或功能集成度高，高速精密导轨的安装空间十分有限。有限空间的安装不仅对导轨选型提出更高要求，也对安装工艺与工具使用带来挑战。科学的安装方法能够确保导轨在狭窄环境下依然保持精度与稳定性。

在选型阶段应考虑导轨截面尺寸、滑块长度以及安装孔距等参数。紧凑型高速精密导轨产品能够在有限安装空间内实现所需行程与承载能力。滑块与轨道的重量也需要与安装位置的承载结构匹配，以避免局部变形影响精度。

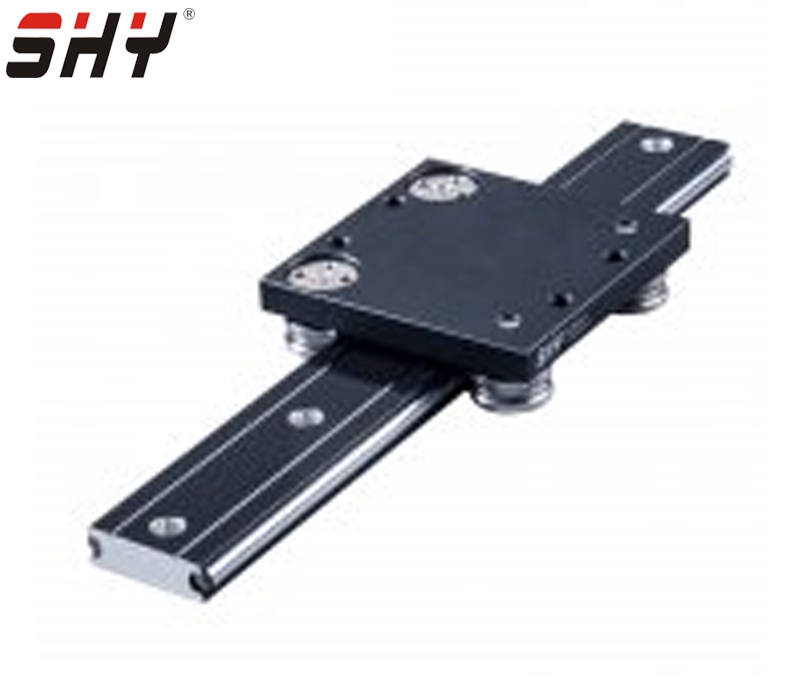

高速精密导轨

安装前对基准面进行精加工处理。有限空间内加工条件受限，可采用便携式研磨工具或小型数控加工设备修整安装面，确保平面度与直线度达到导轨制造商要求。安装基面的清洁也至关重要，任何微小颗粒都会在狭窄环境中放大影响。

在导轨放置与定位过程中，可使用专用的紧凑型夹具、定位销或磁性对位工具，帮助在有限空间内实现对齐。由于操作空间受限，安装人员需要借助长柄工具、棘轮扳手或扭矩延长杆来完成螺栓紧固，并严格控制紧固力矩，避免局部应力集中。

对于无法直接观察的安装位置，可借助内窥镜或高清摄像头进行辅助定位与检查。这种方式能够及时发现导轨位置偏移、螺栓未紧固等问题，减少返工风险。

润滑系统的布置在有限空间中同样需要优化。可选择集中润滑或微量润滑系统，通过外部加注口为导轨供油，减少在狭小空间内的维护难度。润滑管路的走向应避开高温区和易受冲击的位置，确保长期稳定供油。

在狭窄设备内部安装高速精密导轨，需要兼顾精度、刚性与可维护性。通过合理选型、加工基准面、使用专用安装工具以及优化润滑方案，可以在有限空间条件下实现导轨的稳定运行，满足高速、高精度传动的要求。
